1、直流電機試驗臺功率控制屏

    (1)兩路高壓直流電源

     供應220 V (0.5 A)勵磁電源和0~250 V (3 A)連續可調穩壓電樞電源，配有直流數顯電壓表及切換開關。

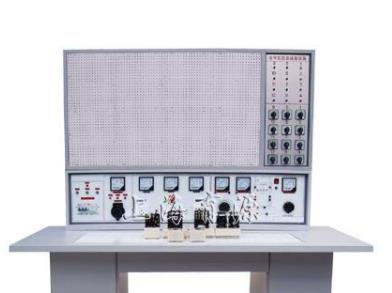

    (2)實驗臺

    直流電機試驗臺為雙層鐵質亞光密紋噴塑結構，臺面為防火、防水、耐磨高密度板，結構堅固，形狀似長方體的封閉結構，造型美觀大方；內設有兩個大抽屜、柜門，用來放置工具、存放掛件及資料等。臺式機是用來安裝電源控制屏的，并提供寬敞舒適的工作臺。實驗臺還具有四個萬向輪和四個固定調整機構，便于移動固定，便于實驗室布置。

    2、固定電機導軌、光電編碼器測速系統和智能數顯轉速表

    包含固定馬達導軌等。具有良好的導軌平整、無應力變形、加工精細、同心度好、互換性好、運轉噪聲小、試驗參數典型，滿足試驗要求。利用高精度光電編碼器測速系統，克服了使用測速發電機的速度線性差、測量精度不高等缺點。

    3、直流復勵發電機

     (Un=DC200V, IN=0.5 A, PN=100 W, n=1600 RPM/min，絕緣等級 E)

    4直流(他)并勵電動機

    (Un=DC220V, IN=1.1 A, PN=185 W, n=1500 RPM，絕緣等級 E)

    5.直流校正功率計(220 V,2.2 A,355 W,1500 r/min)

    既可作電動機又可作測功機，做電動機使用時，可作為發電機的原動機，也可用于拖動電動機，完成四象限測試；在作測功機使用時，由于電機經過特殊設計，容量是被測電機的2~3倍，并經精密儀器校正，很好的完成了電機的四象限測試。

    6、數字直流電壓，毫安，電流表(三只)

    一直流數顯電壓表，三位半數字顯示，測量范圍0-300 V。

     一只直流數顯毫安表，測量范圍：0-2000毫安

    DC數顯式電流表一只，量程0~5 A，三位半顯示。

    7、直流電機試驗臺可調電阻

    每組提供180Ω/1.3 A的電阻和900Ω×2/0.41 A的瓷片電阻。

    8.DQ26三相可調電阻(三組90Ω×2/1.3 A瓷盤電阻)

    9、DQ27三相可調電阻器(三組900Ω×2/0.41 A瓷盤電阻)

    10、疊插連接線(4 MM),(不會有任何電擊)，內部采用無氧銅抽絲，使多股線如發絲一樣細，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓、強度大、抗硬、韌性好等優點，插頭采用實芯銅質，外包丁晴聚氯乙烯絕緣層，外包丁晴聚氯乙烯絕緣層，具有柔軟、耐壓、強度大、抗硬化、韌性好等優點，插頭采用實芯銅質材料，外包覆輕銅彈片。
